SSG技术性能系列报告（一）｜SSG提升组件功率通过南德TUV测试认证

莱恩创科SSG增透型自清洁纳米膜层（以下简称SSG）是新一代光伏组件膜层技术，具有高可靠性、强耐候性的特点，达到25年以上寿命。该膜层喷涂工艺简单，在常温喷涂于光伏组件表面后，可以提升光伏组件功率（电量）1-2%，类似已广泛应用的AR减反膜。同时使组件表面具有自清洁性能，包括超亲水、防沙尘、防城市污染，同比其他组件

提升2-3%发电量。综合以上性能，光伏电站使用SSG膜层材料可实现发电量增发3-5%，并由国网英大财险保险公司承保。该系列报道旨在揭开SSG“神秘面纱”，将SSG增发原理逐一展现给读者。

南德TUV测试认证说明

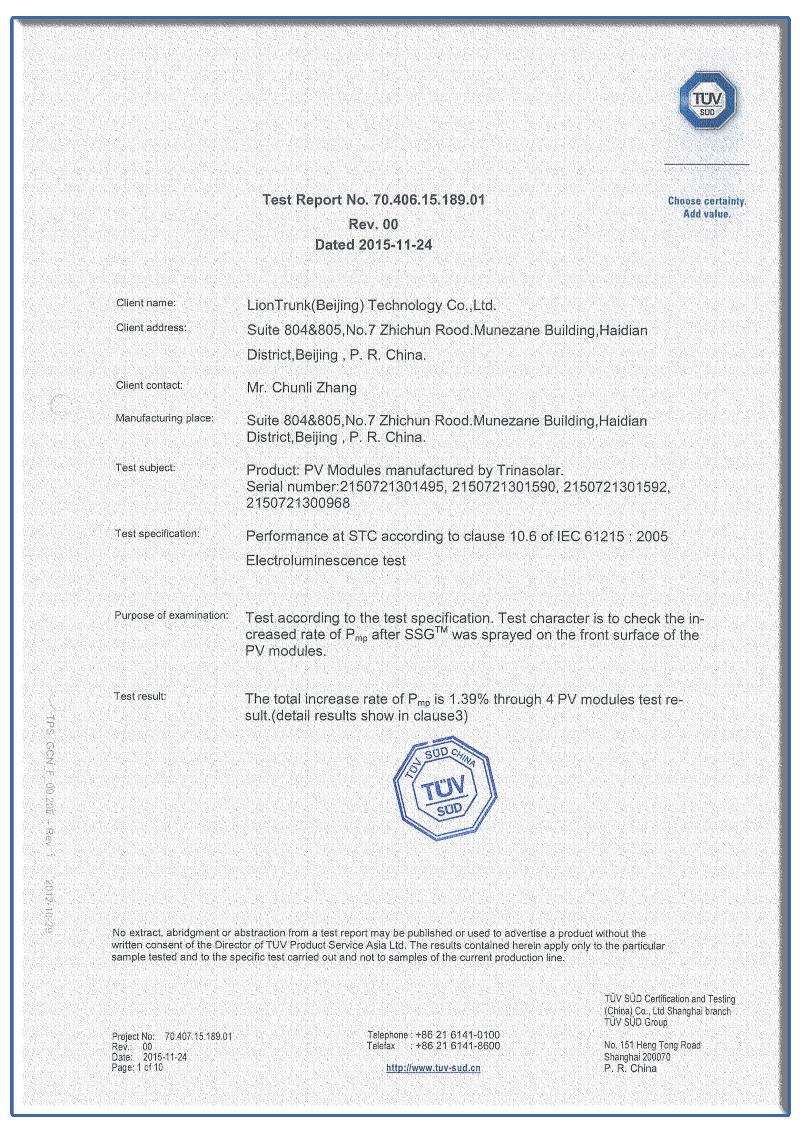

2015年11月24日，南德TUV由项目现场随机抽取了四块Trina标称功率255W的组件，进行SSG喷涂前后的功率测试，通过对比得出喷涂SSG后四块组件功率平均提升了1.39%，SSG提高组件功率得到了第三方权威认证。

SSG技术原理分析

我们知道，2010年左右，国内外的一些TIO2类自清洁产品就已经在光伏及建筑行业试用，但均以失败告终，其中主要原因之一就是喷涂后降低了组件透光率，从而使功率大幅下降，无法获得市场认可。SSG新一代组件膜层技术从根本上解决了以上问题，从技术原理上讲，主要依靠两种机制，即提升透光率以及提高光利用率，下面我们将就这两方面进行详细分析。

SSG技术原理一：增加组件超白压花玻璃透光率

SSG喷涂于组件表面后，以纳米粒子混合物形式和玻璃化学结合，能够大幅降低玻璃表面粗糙度，减少漫反射作用对透光率的影响。目前，基底（玻璃）在制备过程中，随工艺条件的不同，玻璃表面的粗糙度也不相同，一般为200～300nm，使用SSG纳米材料喷涂后，粗糙度能够减小至40-60nm，从而减少漫反射影响，增加透光率。喷涂后表面改善情况见图1。

 图1 喷涂纳米膜层后玻璃表面改善情况

以往的自洁玻璃往往使得玻璃的透射率大大降低（降低幅度达10％左右），而喷涂SSG的自清洁玻璃却能够使得透射率提高1-2%。增透测试结果见图2。

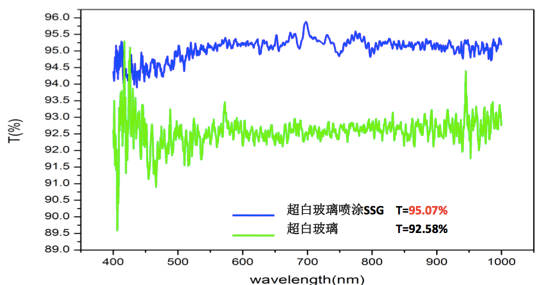

图2 喷涂SSG后透光率上升情况

SSG技术原理二：提高光利用率，增加电池转换效率

SSG具有光致发光和上转换（UC gain）、下转换（DC gain）光特性，可以有效提高光利用率，使电池转换效率增加。这是由于硅太阳电池的光谱响应主要在300-1100nm之间，且主要集中于可见光范围内，而太阳光谱实际上是分布在一个较宽范围内，且长波（红外）和短波（紫外）部分占比分别接近5%和50%。因此，为了更好的匹配光伏电池的光谱响应曲线，SSG利用其中改性二氧化钛成分，使材料膜层在应用于组件表面后，产生光致发光和上转换（UC gain）、下转换（DC gain）发光效应，即分别将红外波段能量和紫外光波段的能量转化为可见光波段能量（PL谱线显示SSG膜层在280nm左右有强烈吸收峰），以增加有效光通量，提高电池的光电转化效率。光谱分布及光致发光情况见图3。

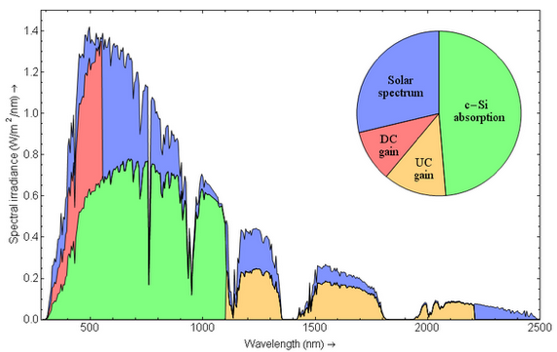

 图3 光谱分布和光致发光情况
